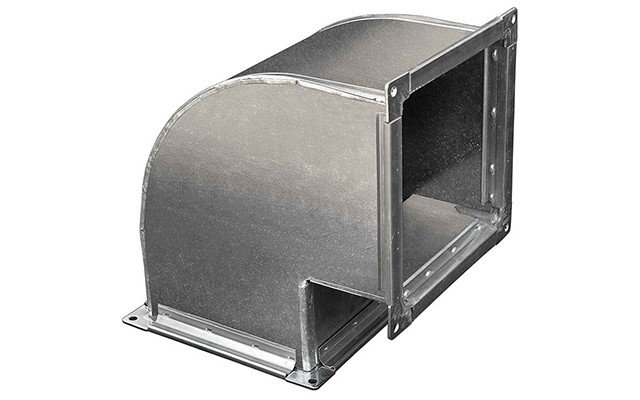

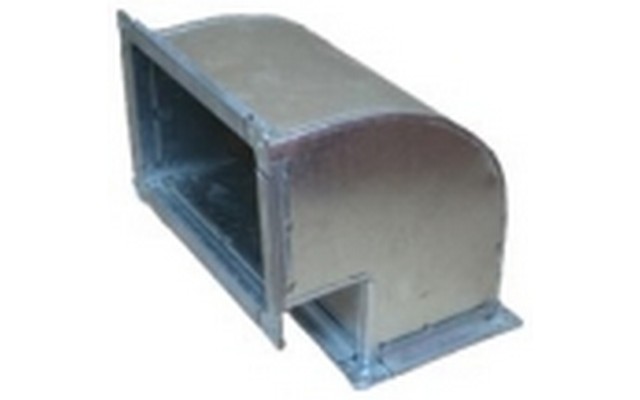

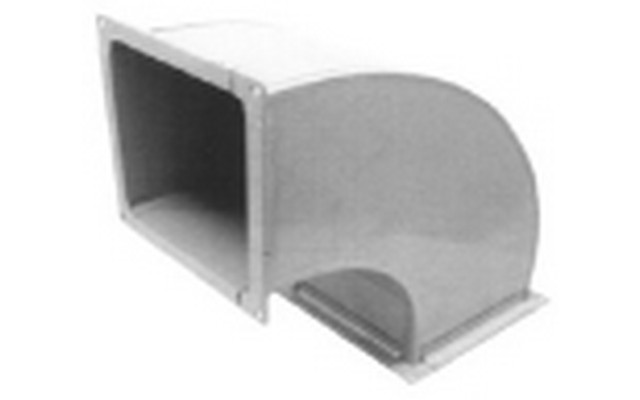

Прямоугольные отводы выпускаются двух стандартных вариантов: отводы 90 и отводы 45. При этом отводы 90 выпускаются двух типов: с квадратной шейкой и с круглой.
Прямоугольные отводы широко используются при монтаже вентиляции. Особенно часто применяются отводы 90 градусов. Соединение отвода с воздуховодом или другим фасонным изделием осуществляется следующими способами:
на фланцах из шины и уголка
на фланцах из сварного уголка
без фланцев на реечном соединении
Дополнительно на отводы могут устанавливаться направляющие воздушного потока. Возможно любое соотношение параметров отвода с учетом технологических ограничений.

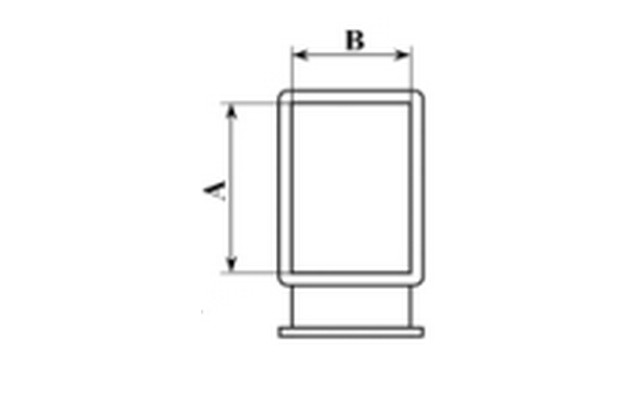

Для заказа прямоугольных отводов необходимо указать следующие параметры: ширину A, высоту B, угол поворота V, радиус шейки R, длину шейки C и D. Если отвод стандартный, то параметры C, D, R можно не указывать.

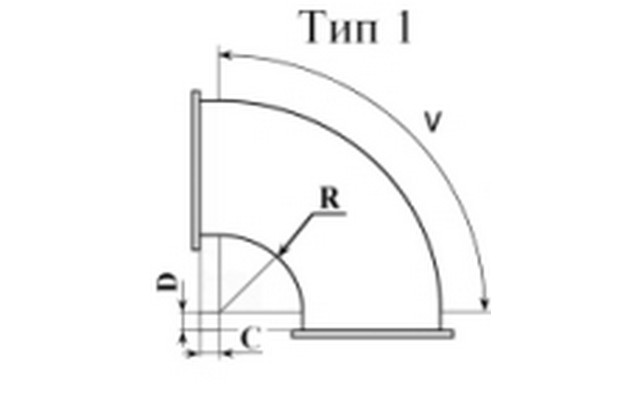

| Отвод 90° Тип 1 | ||||
|
|
Радиус шейки R, мм | Толщина стали t, мм | Возможные значения ширины A, мм | Возможные значения высоты B, мм |
| 150 | 0,55 | 150 | 100 | |
| 150 | 200 | 150 | ||
| 150 | 250 | 200 | ||
| 150 | 0,7 | 300 | 250 | |
| 150 | 400 | 300 | ||
| 150 | 500 | 400 | ||
| 150 | 600 | 500 | ||
| 150 | 800 | 600 | ||
| 150 | 1,0 | 1000 | 800 | |
| 300 | 1200 | 1000 | ||
| 300 | 1400 | 1200 | ||
| 300 | 1600 | |||
| 300 | 1800 | |||
| 300 | 2000 | |||

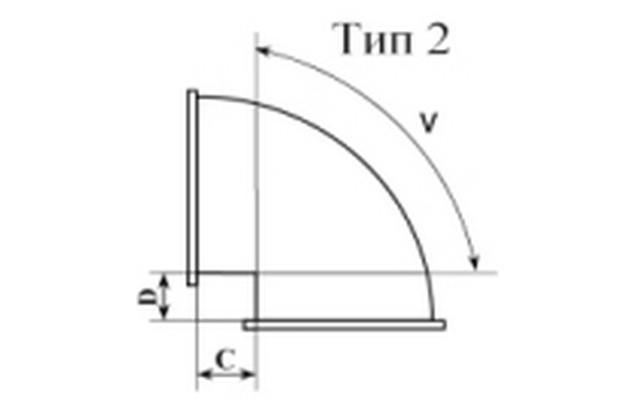

| Отвод 90° Тип 2 | ||||
|
|
Радиус шейки R, мм | Толщина стали t, мм | Возможные значения ширины A, мм | Возможные значения высоты B, мм |
| 150 | 0,55 | 150 | 100 | |
| 150 | 200 | 150 | ||
| 150 | 250 | 200 | ||
| 150 | 0,7 | 300 | 250 | |
| 150 | 400 | 300 | ||
| 150 | 500 | 400 | ||
| 150 | 600 | 500 | ||
| 150 | 800 | 600 | ||
| 150 | 1,0 | 1000 | 800 | |
| 300 | 1200 | 1000 | ||
| 300 | 1400 | 1200 | ||
| 300 | 1600 | |||
| 300 | 1800 | |||
| 300 | 2000 | |||
| Характеристика | Цена, р |
|---|---|
| 600x200 | 1393 |
| 600x250 | 1457 |
| 600x300 | 1519 |
| 600x400 | 1650 |
| 600x500 | 1789 |
| 600x600 | 2022 |
| 800x200 | 1783 |
| 800x250 | 1858 |
| 800x300 | 1931 |
| 800x400 | 2514 |
| 800x500 | 2707 |
| 800x600 | 2908 |
| 800x800 | 3370 |
| 1000x300 | 2946 |
| 1000x400 | 3160 |
| 1000x500 | 3385 |
| 1000x600 | 3618 |
| 1000x800 | 4117 |
| 1000x1000 | 4660 |
| 1200x300 | 3995 |
| 1200x400 | 4253 |
| 1200x500 | 4524 |
| 1200x600 | 4804 |
| 1200x800 | 5401 |
| 1200x1000 | 6050 |
| 1200x1200 | 6900 |
